    全自動上料激光切割機

    產品摘要：全自動卷料光纖激光切割機廠家,提供旋轉平臺光纖激光切割機,全自動卷料送料激光切割機,卷料激光切割生產線 滾動臺面光纖激光切割機,自動上料激光切割機,風管激光切割機自動上料下料,通風管道風管激光切割生產線,風管激光開料機,通風管道光纖激光下料機,卷材全自動激光切割機送料設備,找風管激光下料機廠家報價格,請致電：189 8629 0037
    產品型號YC-GQ4015/5015/6015JL
    所屬分類卷料激光切割機 > 全自動上料激光切割機
    生產廠家武漢華宇誠數控科技有限公司
    訂購熱線189-8629-0037


    • 產品描述

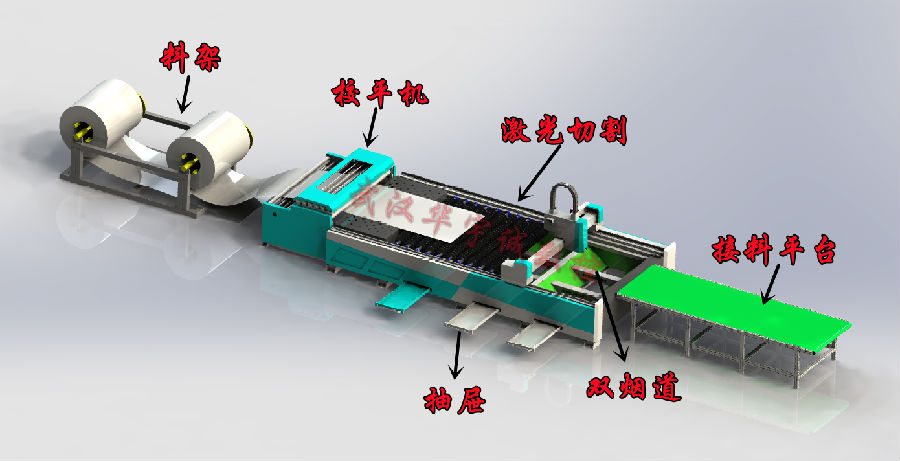

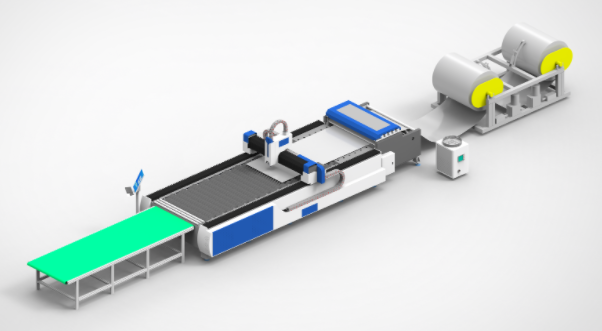

         激光切割自動旋轉機床（俗稱;全自動卷料光纖激光切割機廠家,提供旋轉平臺光纖激光切割機,全自動卷料送料激光切割機,卷料激光切割生產線 滾動臺面光纖激光切割機,自動上料激光切割機,風管激光切割機自動上料下料,通風管道風管激光切割生產線,風管激光開料機,通風管道光纖激光下料機,卷材全自動激光切割機送料設備）：包括卷料料架，校平裝置，激光機床床體、接料平臺，自動刀條旋轉組件；工作原理：首次入料卷料通過校平機校平后進入激光切割平臺進行切割，切割完成后校平機自動送料，旋轉平臺自動把切割完成的配件輸送到接料平臺，校平機送料完成后系統運行切割第二張排版圖料件，同時可進行切好料件的編號收集工作，以此往復工作大大提高整體加工速度及效率。

      數控控制系統:

          數控切割控制程序是基于windows 系統開發，與CNC控制系統可實現全面對接的激光切割專業數控軟件，采用專業的PC工控機操作，圖形化界面，方便操作，界面友好，易于學習，操作便捷，數控CNC程序易于編輯，可讀性強。支持CAM-Duct風管軟件、AutoCAD、CorelDraw等專業制圖軟件。

          配備切割工藝參數數據庫，切割參數可以在切割過程中進行實時調整，以達到良好切割質量。

      套料軟件：

         專門為數控切割機開發，在計算機上使用的畫圖編程套料軟件。主要功能包括CAD畫圖、新版CAM-DUCT風管分解軟件，DXF/DWG優化處理、交互式套料、自動編程，以及切割模擬校驗和成本計算。

         套料軟件是數控切割機實現“全時切割、高效切割和高套料率切割的核心技術，是有效節省鋼材，提高切割效率的根本保證。

         針對通風管道風管激光開料行業我們的風管展開軟件增加以下功能：

         1、可以做：煙罩，消音彎，消音器，對角線彎頭等等幾百上千中圖形。
         2、生成Excel報價表，一鍵自動出面積，自動匯總各種板材的使用面積方便報價，可以選無損耗和20%或30%的材料損耗。
         3、生成Excel生產單，車間生產/安裝，一目了然。還支持Excel修改。
         4、可以打印詳細標簽，省去手寫麻煩，同時大幅提高制作和安裝效力。
         5、支持共板法蘭直接打孔，位置/孔距都可以調節。
         6、排版彩色顯示，方便區分，一目了然。
         7、排版支持保存PDF格式，方便發給現場安裝人員。
         8、導出排料明細表，方便下料，用料，報價。
         9、可以切割連筋，鏤空字，可以調大小。
         10、展開+排版，支持激光和等離子切割。
         11、支持CAD圖形批量導入本軟件進行排版，切割。

         12、CAMDUCT全中文版風管鈑金展開套料軟件軟件是新版：圖形庫多,功能全,排版效果很好,使用簡單,支持機器多。

       主要配置：


      序號

      名稱

      型號

      制造商

      數量

      備注

      激光器系統

         1

      激光器

      1500w/3000w/6000w

      武漢銳科或深圳創鑫

      1套

      武漢銳科或深圳創鑫

      切割頭系統

         2

      激光切割頭


      Raytools

      1套

      自動調焦

         3

      傳感器


      Raytools

      1套


         4

      聚焦鏡

      F=120mm

      波長

      1片

      0.01MM高精度調節

      機床主機系統

         5

      X軸導軌


      臺灣上銀

      2根

      臺灣

         6

      Y軸導軌


      臺灣上銀

      2根

      臺灣

         7

      Z軸導軌


      臺灣上銀

      2根

      臺灣

         8

      XY軸齒條


      臺灣YYC

      1套

      斜齒

         9

      Z軸絲桿


      臺灣TBI

      1根

      臺灣

        10

      X軸伺服電機及驅動器


      日本安川

      1套

      日本

        11

      Y軸伺服電機及驅動器


        日本安川

      2套

      日本

        13

      Z軸伺服電機及驅動器


         日本安川

      1套

      日本

        14

      減速機


      日本新寶

      3套

      日本

      控制系統

        15

      控制系統

      華宇誠

      總線控制

      1套

      自動上下料專用含遙控器

       16

      電腦主機


      工控機

      1套

      中國

       17

      顯示屏

      華宇誠

      PAD顯示屏

      1套

      中國

        18

      開關電源

      DC24V

      明緯

      1套

      臺灣

        19

      交流接觸器

      32A

      正泰

      3套

      法國

      輔助系統

        20

      冷水機組


      漢立

      1套

      激光專用

        21

      比例閥


      SMC

      1套

      日本

        22

      電磁閥


      亞德客

      1套

      臺灣

       23

      注油系統

      自動注油

      華宇誠定制

      1套

      廣州

       24

      校平壓筋機

      1.6米寬

      華宇誠定制

      1套

      廣州

       25

      料架


         華宇誠定制

      1個

      廣州（帶2個料盤（可選4個料盤））
